Пневмоцилиндр SC-MAL-40х80-S
Описание
Описание
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Пневмоцилиндры серии MAL с диаметром поршня от 16 до 40 мм. Цилиндры данной серии поставляются в четырех различных модификациях, без демпфирования, с магнитом и без. Цилиндры данной серии двустороннего действия с односторонним штоком.
| Диаметр | 16 | 20 | 25 | 32 | 60 |
| Тип действия | Двустороннее | ||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | ||||
| Диапазон рабочего давления | 1 — 9 Бар | ||||
| Максимальное входное давление | 12 Бар | ||||
| Присоединительная резьба | М5 | G1/8″ | G1/4″ | ||
| Диапазон рабочих температур | -10 ~ 70°C | ||||
| Демпфирование | Демпферная шайба | ||||
| Максимальная длина хода, мм | 500 | 800 | 1200 | ||
| Тип магнитного датчика | CS1-S | ||||
| Тип крепления для датчика | SC-B | ||||
| Диаметр | A | A1 | A2 | B | C | D | D1 | E | F | G | H | I | J | K | L | M | P | Q | R | R1 | S | U | V | W | X | AR | AX | AY |
| 16 | 110 | 104 | 90 | 38 | 58 | 14 | 15 | 24 | 14 | 11 | 16 | 10 | 5 | М6х1 | 16 | 8 | 6 | 12 | 14 | 13 | 10.5 | 20.6 | 6 | 4 | М5 | 6.2 | 27.2 | 23.9 |
| 20 | 132 | 122 | 110 | 41 | 70 | 21 | 12 | 29 | 12 | 16 | 20 | 13.7 | 6 | М8х1.25 | 22 | 10 | 8 | 16 | 19 | 12 | 12 | 29.6 | 8 | 4 | G1/8″ | 7 | 34 | 30 |
| 25 | 135 | 128 | 114 | 43.8 | 70 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | 22 | 12 | 7.5 | 16 | 19 | 14 | 12.5 | 33.5 | 10 | 4 | G1/8″ | 7 | 34.2 | 29.8 |
| 32 | 140 | 128 | 114 | 44 | 69 | 27 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | 24 | 12 | 10 | 16 | 25 | 14 | 15 | 39.5 | 12 | 5 | G1/8″ | 8 | 36.4 | 32 |
| 40 | 165.5 | 152 | 138 | 46 | 93 | 26.5 | 14 | 32 | 14 | 22 | 24 | 17.8 | 7 | M12x1.25 | 29.8 | 12 | 14 | 20 | 25 | 14 | 16.5 | 47.4 | 16 | 5 | G1/4″ | 9 | 46 | 40 |

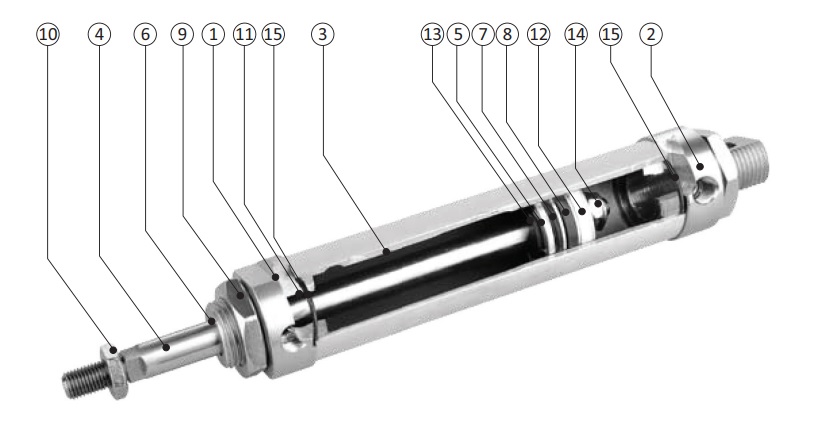

| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка | Окрашенный алюминий | 1 | SC-SE-Диаметр-1 |
| 2 | Задняя крышка | Окрашенный алюминий | 1 | SC-SE-Диаметр-2 |
| 3 | Гильза | Анодированный алюминий | 1 | SC-SE(SR)-Диаметр-3-ход |
| 4 | Шток поршня | Хромированная углеродистая сталь/ Хромированная нержавеющая сталь |
1 | SC-SE-Диаметр-4-ход |
| 5 | Поршень | Алюминий | 1 | SC-SE-Диаметр-5 |
| 6 | Уплотнение штока | Полиуретан | 1 | SC-SE-Диаметр-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SE-Диаметр-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SE-Диаметр-8 |
| 9 | Магнит | PVC | 1 | SC-SE-Диаметр-9 |
| 10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SE-Диаметр-10 |
| 11 | Антифрикционное кольцо | PTFE | 1 | SC-SE-Диаметр-11 |
| 12 | Уплотнение крышки(кольцо) | NBR | 2 | SC-SE-Диаметр-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SE-Диаметр-13 |
| 14 | Гайка | Сталь | 1 | SC-SE-Диаметр-14 |
| 15 | Гайка крепления штока | Сталь | 1 | SC-SE-Диаметр-15 |
